HV-FH21高清二画面分割器

一、产品概述

二、功能概述：

• ►支持单个显示单元同时显示两个高清或模拟信号；
• ►2路CVBS、2路VGA、2路HDMI(兼容DVI)总计6信号输入；
• ►支持1路VGA、1路HDMI信号同步输出，兼容DVI信号；
• ►支持最高1920*1080超高分辨率输入和输出，向下兼容各种分辨率；
• ►支持单个屏幕同时显示2个高清数字或模拟信号的画面；
• ►支持任意信号切换至全屏显示；
• ►支持画中画、画外画、开窗、有序叠加、漫游功能；
• ►支持画面截图功能，使二分割显示模式下图像不拉伸变形；
• ►支持机箱按键、遥控器、RS-232串口控制；
•

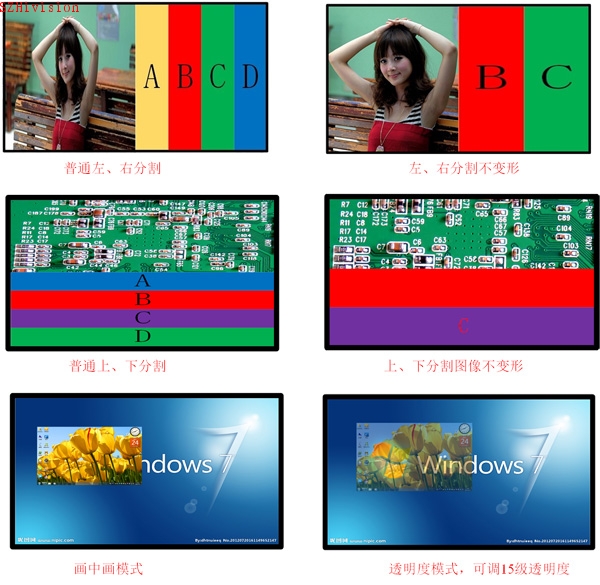

三、常用显示模式举例：

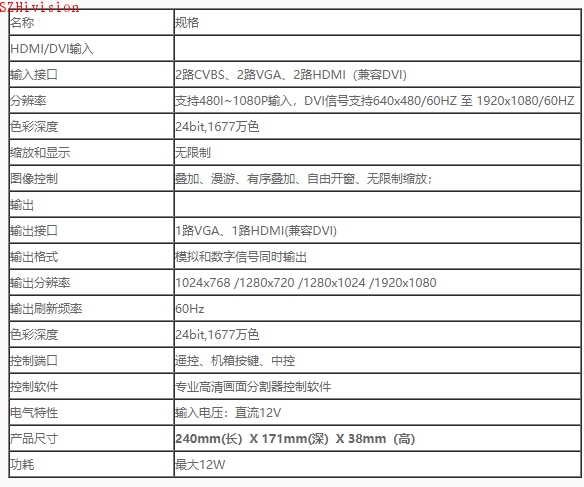

四、技术参数：

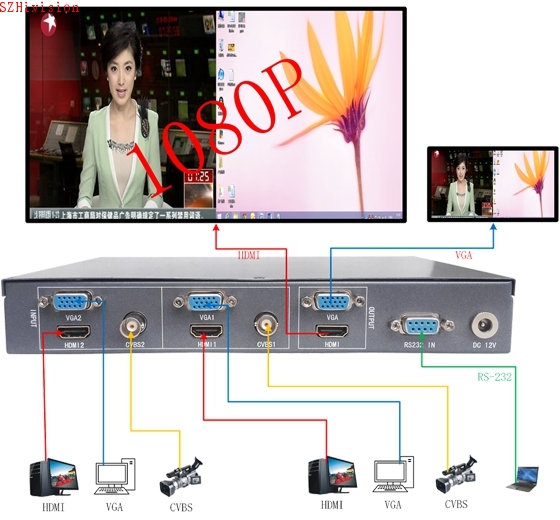

五、拓补图：
